PS5 sin imagen: Reparación de HDMI, Pistas Arrancadas o Integrado

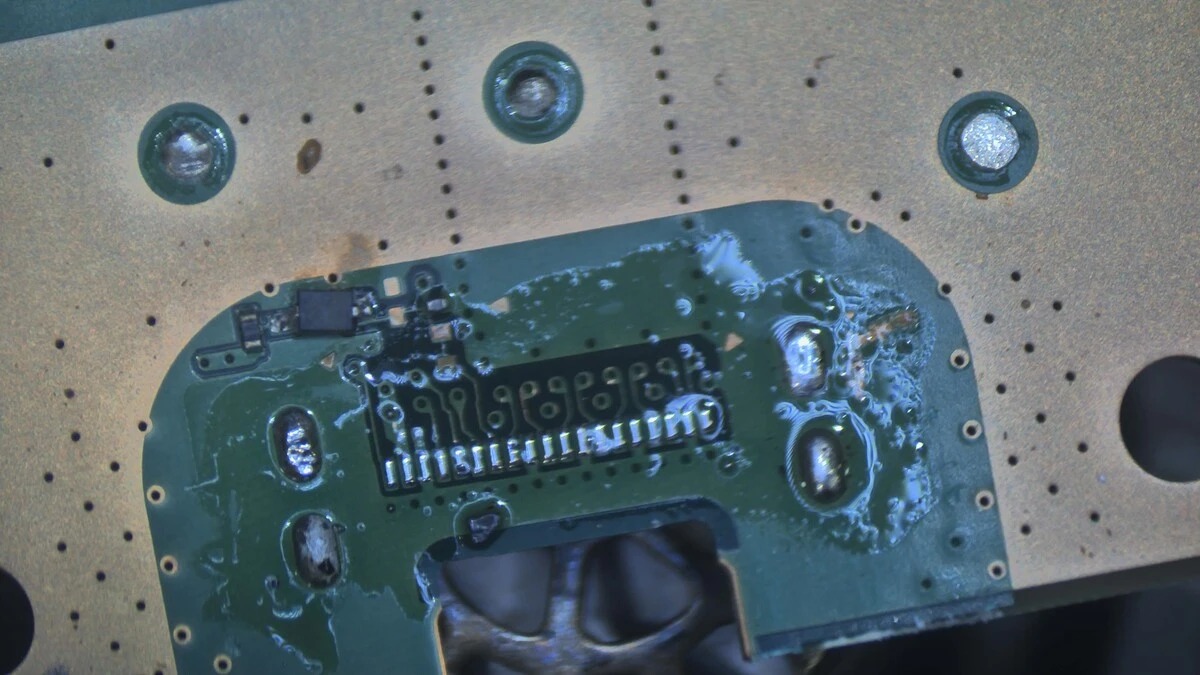

Preparación de la placa: Extracción del puerto dañado El primer paso tras confirmar la luz blanca es retirar el conector físico. En muchos casos, los pines internos están doblados o hundidos por un tirón del cable. Debemos dejar la placa "desnuda" y limpia para evaluar el estado de los pads. Una placa sin el conector nos permite ver la integridad del área y descartar quemaduras en las capas internas de la fibra de vidrio.

Reconstrucción de pistas arrancadas (Micro-jumpers) Es el escenario más común tras una caída de la consola con el cable puesto. La fuerza arranca literalmente el cobre de la placa base. Para reparar el conector HDMI de PS5 en este estado, no basta con soldar uno nuevo; hay que reconstruir cada pista dañada con hilo de cobre del grosor de un cabello bajo el microscopio, devolviendo la continuidad a la línea de 5V o a los canales de datos.

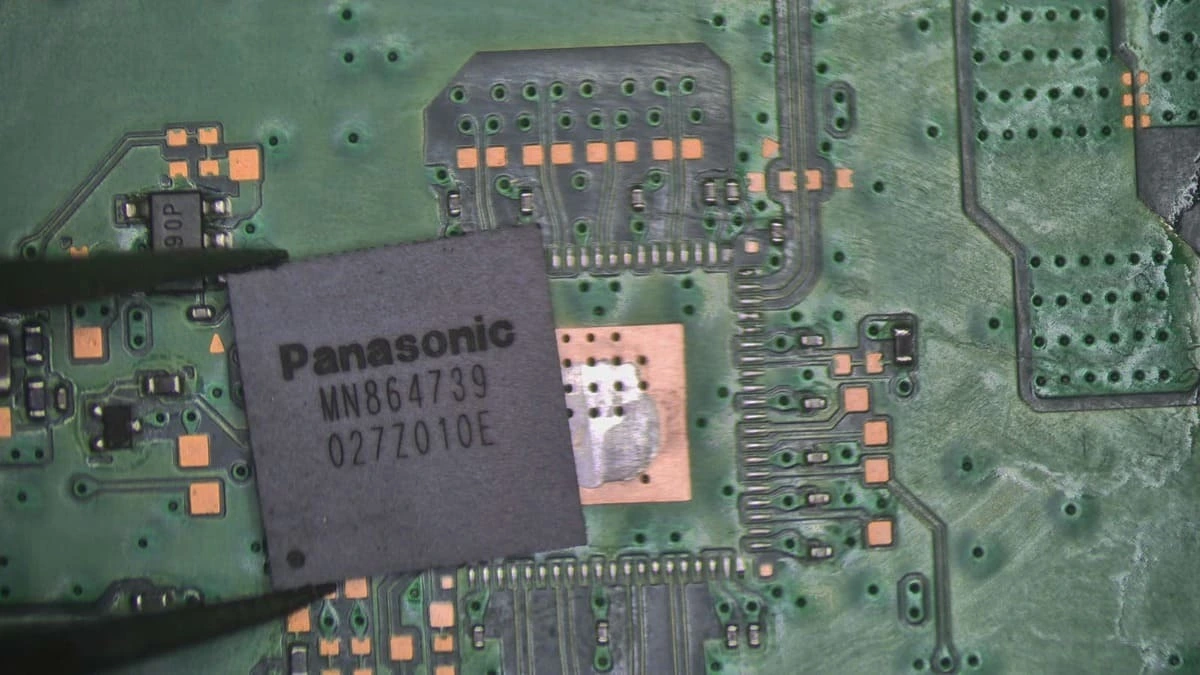

Sustitución del Integrado de Vídeo (Encoder IC) ¿Qué pasa si el puerto y las pistas están perfectos pero sigue sin haber señal? Aquí entra en juego el chip Panasonic MN864739. Este integrado es el "cerebro" que codifica la salida de vídeo. Si ha sufrido un pico de tensión, la consola encenderá con luz blanca, pero no habrá comunicación con el televisor. Sustituirlo requiere soldadura por aire caliente de alta precisión.

Cortocircuitos y componentes pasivos A veces el fallo no es el chip ni el puerto, sino un pequeño componente en el circuito. Los diodos de protección, bobinas EMI o condensadores pueden entrar en corto, bloqueando el paso de la señal para proteger la consola. Localizar estos "cortos" mediante mediciones de impedancia es vital para un diagnóstico profesional que evite cambiar piezas innecesariamente.

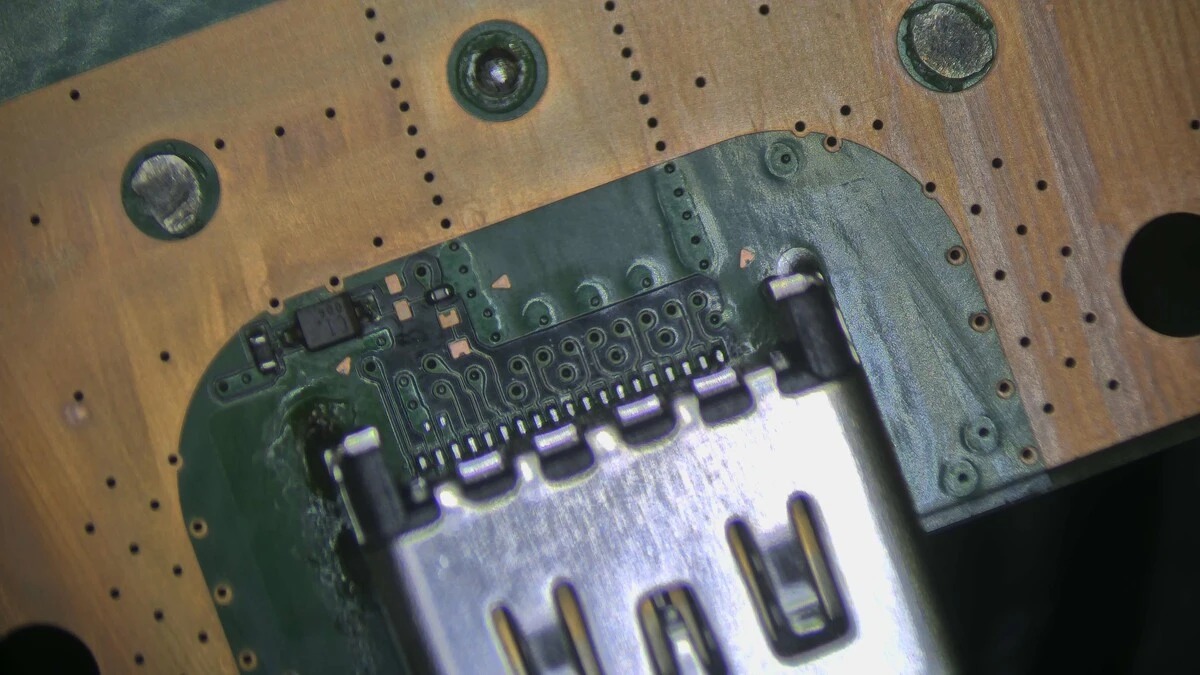

Resultado final: Conector instalado y testado Una vez corregidos los errores de pistas, integrados o cortos, instalamos el nuevo conector. El resultado debe ser una soldadura de fábrica que soporte el uso diario. Finalmente, conectamos la consola y verificamos que el paso de luz azul a blanca resulta en una imagen nítida en 4K. Si tu consola muestra luz blanca pero no imagen, ¡podemos ayudarte!
